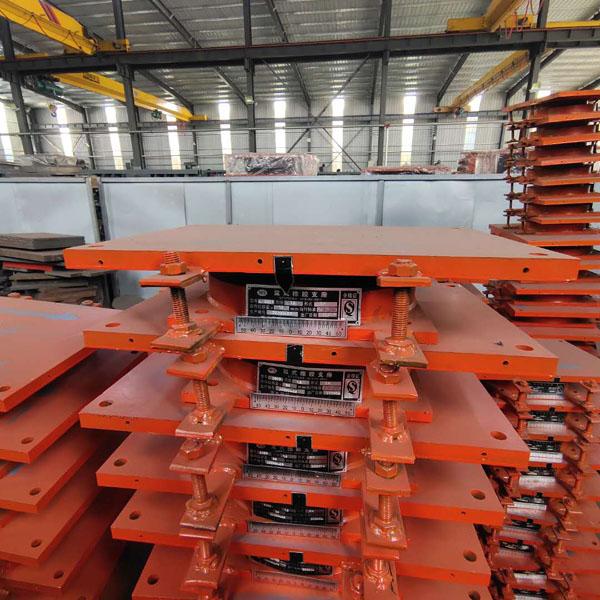

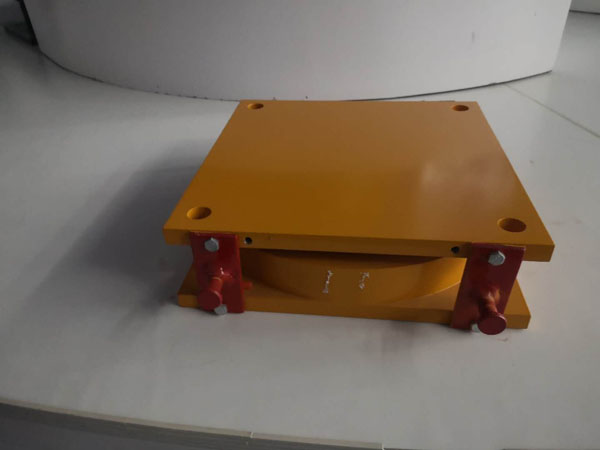

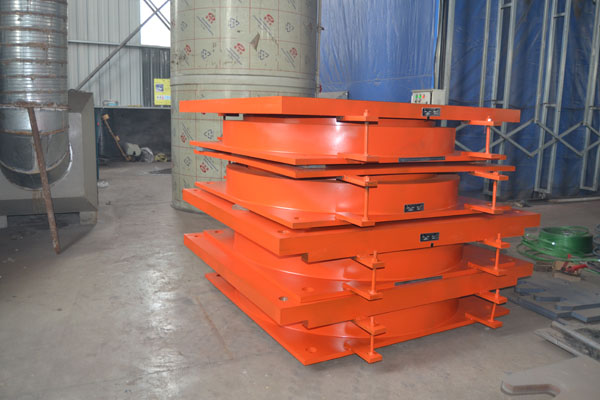

GPZ(KZ)公路橋梁抗震橡膠支座是依據**交通《公路橋梁盆式橡膠支座》(標準號JT391-1999)及公路工程搞震設計規范(JTJ004-89)設計生產的,它是在普通GPZ盆式橋梁支座的基礎上增加了消能和阻尼措施,并根據土木工程防災**試驗室對多組支座振動臺試驗結論,由中公規劃設計院有關專家開發設計的一種新型抗震支座產品。
GPZ(KZ)分為GD(固定式),它是由上座板、消能板、密封圈、橡膠板、底盆和阻尼膠圈等組成。GPZ(KZ)DX(單向活動KZ抗震盆式橡膠支座)還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后,消能板開始滑移,起到**道隔震效果,然后阻尼圈發揮第二道阻尼效果,盆式橡膠支座起到抗震作用。當?shù)卣饹_擊波超過一定極限時,該系列的剛性抗震起到了第三道抗震效果。
